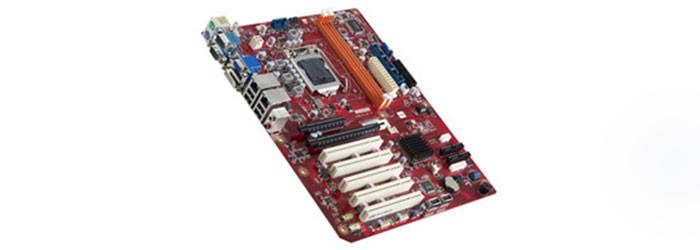

مادربرد صنعتی ادونتک AIMB-701

مادربرد صنعتی ادونتک مدل AIMB-701 قابلیت پشتیبانی از پردازنده های نسل 3 اینتل Core i7/i5/i3/Pentium با سوکت LGA1155 را دارد و مجهز به دو اسلات رم DIMM می باشد. این مادربرد صنعتی به 5 اسلات PCI و یک اسلات PCIe x 1 (Gen2)، PCIe x16 (Gen3) و PCIe x4 (Gen2) مجهز شده و قادر است که از رم های دو کاناله 16 گیگابایتی از نوع DDR3 با فرکانس های  1066/1333/1600MHz را پشتیبانی نماید. مادربرد صنعتی Advantech مدل AIMB-701 قابلیت پشتیبانی از دو نمایشگر با خروجی تصویر DVI و VGA را داشته و از دو پورت شبکه RJ54 با سرعت گیگابیت اترنت نیز بهره می برد و مجهز به یک کارت گرافیک آنبرد اینتل HD می باشد. این مدل از مادربرد صنعتی دارای 4 پورت USB2.0، دو پورت Audio، دو پورت سریال (RS-232) و دو پورت PS/2 ( keyboard and mouse) بوده و از کانکتورهای داخلی آن را می توان به شش پورت USB، چهار پورت سریال، چهار رابط SATA، یک پورت Parallel، یک پورت IrDA و یک GPIO هشت بیتی نیز اشاره نمود. چیپست این محصول از نوع H61 شرکت اینتل است که در ابعاد 244 × 304.8 میلیمتر تولید شده و با فرم فکتور ATX به بازار قطعات کامپیوتر ارائه می گردد.

مشخصات فنی مادربورد صنعتی ادونتک AIMB-701 :

• ابعاد: 244 × 304.8 میلیمتر
• فرم فاکتور: ATX
• چیپست مادربرد: Intel H61
• بایوس: AMI 64 Mbit SPI
• پشتیبانی از RAID: دارد، RAID 0, 1, 5, 10
• پردازنده :
  • پلتفرم سازنده: Intel
  • پردازنده پشتیبانی شده: 3th generation Core i7/i5/i3/Pentium
  • سوکت پردازنده: LGA1155
• حافظه رم :
  • نوع رم: DDR3
  • فرکانس رم: 1066/1333/1600MHz
  • کل حافظه رم پشتیبانی شده: 16 گیگابایت
  • تعداد اسلات رم: 2x 240-pin DIMM
  • پیکربندی حافظه: دو کاناله
• کارت گرافیک: Intel HD Graphics
• اسلات توسعه:
  • 5x PCI
  • 1x PCIe x 1 (Gen2)
  • 1x PCIe x16 (Gen3)
  • 1x PCIe x4 (Gen2)
• شبکه:
  • تعداد پورت شبکه: 2x RJ-45 10/100/1000Mbps
  • کنترلر شبکه:
    • GbE LAN1: Intel 82579V
    • GbE LAN2: Intel 82583V
• حداکثر نرخ انتقال دیتا با رابط ساتا: 600MB/s
• ورودی و خروجی پشت:
  • 1xVGA
  • 1xDVI
  • 2x Ethernet
  • 4x USB2.0
  • 2x Audio (Mic-in, Line-out)
  • 2x Serial (RS-232)
  • 2x PS/2 ( keyboard and mouse)
• کانکتورهای داخلی:
  • 6x USB
  • Serial: 4 for G2 version (3 x RS-232, 1 x RS-232/422/485 with auto-flow control)
  • SATA: 4
  • 1x Parallel
  • 1x IrDA
  • GPIO 8-bit
• پشتیبانی از نمایشگر: 2 عدد
