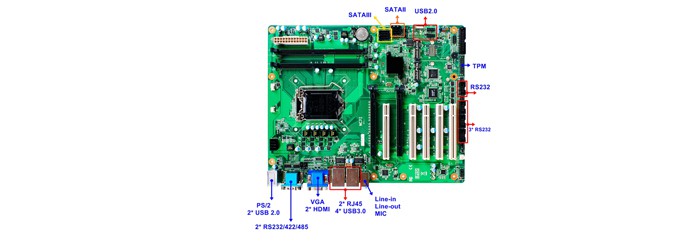

مادربورد صنعتی جت وی NC7I-AH81

مادربرد صنعتی مدل NC7I-AH81 از سری تولیدات شرکت JETWAY (جت وی) است که از تراشه اینتل H81 همراه با سوکت LGA1150 بهره برده و قابلیت پشتیبانی از پردازنده های نسل 8 اینتل Core i7/i5/i3, Pentium, Celeron را دارد. این مادربرد دارای 2 اسلات DIMM است که از رم های دو کاناله DDR3L با حداکثر ظرفیت 16GB همراه با فرکانس 1600/1333 مگاهرتز را پشتیبانی می کند. تراشه صوتی تعبیه شده بر روی این مادربرد از نوع HD Audio Realtek ALC662 می باشد. مادربرد صنعتی JETWAY مدل NC7I-AH81 دارای یک پورت VGA و دو پورت HDMI  است که می تواند تا 3 نمایشگر را به صورت مستقل پشتیبانی نماید. بر روی این قطعه ی سخت افزاری تعدادی درگاه اتصال قرار گرفته که شامل دو پورت شبکه، چهار پورت USB 3.0، یک پورت USB2.0، یک پورت سریال RS232/422/485، یک پورت PS2 و یک جک 3.5 میلیمتری صدا می باشد. این محصول در بازار قطعات کامپیوتری همراه با ابعاد 244 × 305 میلیمتر و فرم فکتور ATX عرضه شده و برای انتقال دیتا از دو رابط SATA2.0 و دو رابط SATA3.0 بهره می برد.

مشخصات مین برد صنعتی جت وی NC7I-AH81 :

• ابعاد: 244 × 305 میلیمتر
• فرم فاکتور: ATX
• چیپست مادربرد: Intel H81
• بایوس: AMI 32Mb Flash ROM
• پشتیبانی از RAID: دارد، RAID 0, 1, 5, 10
• پردازنده :
  • پلتفرم سازنده: Intel
  • پردازنده پشتیبانی شده: Gen 8 Coffee Lake Processor Core i7/i5/i3, Pentium, Celeron
  • سوکت پردازنده: LGA1150
• حافظه رم :
  • نوع رم: DDR3L
  • فرکانس رم: 1600/1333MHz
  • کل حافظه رم پشتیبانی شده: 16GB
  • تعداد اسلات رم: 2 اسلات DIMM
  • پیکربندی حافظه: دو کاناله
• پردازنده گرافیکی: Intel® HD Graphics
• خروجی تصویر: VGA، 2x HDMI 1.4
• پشتیبانی از نمایشگر: تا 3 عدد
• رابط توسعه:
  • 5 عدد اسلات PCI
  • 1 عدد اسلات Mini-PCIe
  • 1 عدد اسلات mSATA
  • 2 عدد اسلات PCIe
  • 1 هدر TPM
  • 1 هولدر SIM Card
• شبکه:
  • تعداد پورت شبکه: 2x RJ45 10/100/1000 Mbps
  • کنترلر شبکه: 2x Realtek RTL8111G Gigabit LAN
• تراشه صوتی: HD Audio Realtek ALC662
• رابط ذخیره ساز : 2x SATA2.0 (3.0Gb/s) + 2x SATA3.0(6.0Gb/s)
• کانکتور های داخلی:
  • 5 پورت USB 2.0
  • 4 پورت سریال
  • 2x SATA2.0 / 2x SATA3.0
  • 1 پورت Parallel
  • 1 رابط m-SATA
  • 1x GPIO 8-bit
  • 1 هدر TPM
• پورت های ورودی و خروجی پشت پنل :
  • 1 پورت VGA
  • 2 پورت HDMI
  • 2 پورت Ethernet
  • 4 پورت USB 3.0
  • 2 پورت USB2.0
  • 1 جک 3.5 میلیمتری صدا
  • 1 پورت سریال RS232/422/485
  • 1 پورت PS2
