ماژول آردوینو UNO

نقد و بررسی ماژول آردوینو UNO

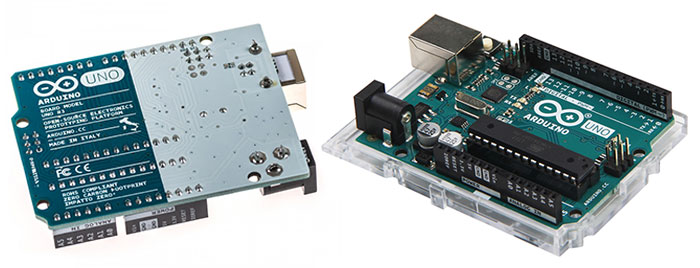

برد آردوینو UNO

ماژول برق آردوینو مدل UNO یک برد دارای میکروکنترلر ATmega328 بوده که در ابعاد 68.6*53.4 میلیمتر با وزن 25 گرم تولید و به بازار قطعات برق و الکترونیک عرضه شده است. این ماژول برق دارای 14 ورودی و خروجی دیجیتال بوده که از 6 پین آن می توان به عنوان خروجی PWM استفاده کرد. این محصول همچنین دارای 6 ورودی آنالوگ به همراه یک نوسانگر کریستال 16 مگاهرتزی، پورت USB، پورت برق، هدر ICSP و دکمه ریست می باشد. حافظه فلش این محصول 32 کیلوبایت بوده و میتوانید از 2 کیلوبایت SRAM و 1 کیلوبایت EEPROM آن نیز استفاده نمایید. ماژول آردوینو UNO را می توان توسط یک کابل USB به کامپیوتر و یا توسط آداپتور AC به DC به برق شهری وصل نمود. محدوده ولتاژ ورودی این ماژول 6 تا 20 ولت بوده اما پیشنهاد می شود برای جلوگیری از گرم شدن و آسیب رسیدن به برد در محدوده 7 تا 12 ولت استفاده شود.

مشخصات فنی ماژول آردوینو UNO :

• نوع میکروکنترلر : ATmega328
• ولتاژ کاری : 5 ولت
• ولتاژ ورودی پیشنهادی : 7 تا 12 ولت
• محدوده ولتاژ ورودی : 6 تا 20 ولت
• تعداد ورودی و خروجی دیجیتال : 14
• تعداد ورودی آنالوگ : 6
• جریان DC هر پین : 40 میلی آمپر
• جریان DC پین 3.3 ولتی : 50 میلی آمپر
• SRAM : دو کیلوبایت
• EEPROM : یک کیلوبایت
• حافظه فلش : 32 کیلوبایت
• فرکانس : 16 مگاهرتز
• ابعاد : 68.6*53.4 میلیمتر
• وزن : 25 گرم
