برد آردوینو UNO R3

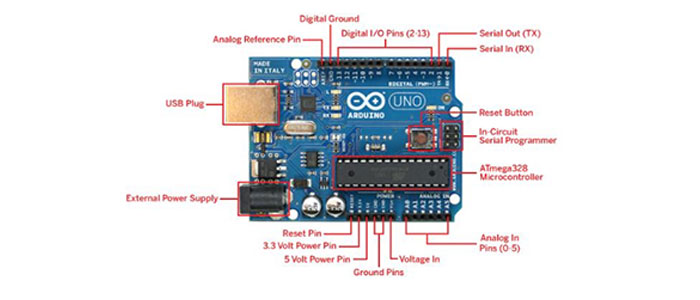

ماژول برق آردوینو مدل UNO R3 یک برد Open Source با میکروکنترلر ATmega328 است که برای نمونه سازی مناسب می باشد و یکی از کاربردی ترین قطعات برق و الکترونیک بشمار می رود. این برد از 14 پین ورودی و خروجی دیجیتال بهره می برد که 6 پین آن به عنوان خروجی PWM استفاده می گردد و همچنین دارای 6 پین ورودی آنالوگ، یک پورت USB، ورودی منبع تغذیه، هدر ICSP و دکمه ریست می باشد. محدوده ولتاژ ورودی این محصول بین 6 تا 20 ولت بوده و میزان ولتاژ ورودی پیشنهادی برای آن بین 7 تا 12 ولت نیز در نظر گرفته شده است. حافظه فلش این ماژول برق 32 کیلوبایت بوده که 0.5 کیلوبایت از آن مورد استفاده BootLoader قرار می گیرد و همچنین می توانید از 2 کیلوبایت حافظه  SRAM و 1 کیلوبایت حافظه EEPROM بهره مند شوید. برد آردینو مدل UNO R3 را می توان از طریق یک کابل USB به کامپیوتر و یا با استفاده از یک آداپتور AC به DC و یا باتری نیز راه اندازی نمود.

مشخصات فنی  آردوینو UNO R3 :

• میکروکنترلر ماژول برق آردوینو: ATmega328
• ولتاژ عملیاتی : 5 ولت
• ولتاژ ورودی (پیشنهادی) : 7 تا 12 ولت
• ولتاژ ورودی (محدوده) : 6 تا 20  ولت
• پین های دیجیتال ورودی/خروجی : 14 (6 تای آن به عنوان خروجی PWM استفاده می شود.)
• پین های ورودی آنالوگ : 6
• جریان DC هر پین ورودی و خروجی : 40 میلی آمپر
• جریان DC جهت پین3.3 ولتی : 50 میلی آمپر
• حافظه فلش : 32 کیلوبایت  (ATmega328)
• حافظه SRAM : دو کیلوبایت (ATmega328)
• حافظه EEPROM : یک کیلوبایت (ATmega328)
• سرعت کلاک: 16 مگاهرتز
