ماژول درایو سروو PWM PCA9685 16CH با رابط I2C

نقد و بررسی ماژول درایو سروو PWM PCA9685 16CH با رابط I2C

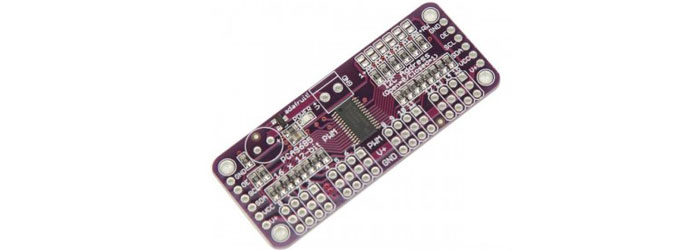

ماژول درایور PWM سروو 12 بیتی 16 کاناله PCA9685 با رابط I2C

تراشه اصلی این ماژول برق و الکترونیک از نوع PCA9685 طراحی شده و یک کنترل کننده ال ای دی 16 کاناله با رابط I2C می باشد و برای کاربرد های نوردهی پس زمینه در 4 رنگ قرمز / سبز / آبی / کهربایی نیز بهینه شده است. هرکدام از خروجی LED ها دارای کنترلر PWM با رزلوشن 12 بیتی همراه با فرکانس ثابت می باشد. این کنترلر در یک فرکانس قابل برنامه ریزی 24 تا 1526 هرتز با یک چرخه کاری که از 0 تا 100 درصد قابل تنظیم است، فعالیت می کند و بنابراین LED را می توان برای روشنایی مشخصی تنظیم نمود. تراشه PCA9685 تنها به 2 پین جهت کنترل 16 سروو نیاز دارد و می تواند به 62 برد درایور به صورت آبشاری متصل شود و درکل می تواند تا 992 سروو را کنترل کند. استفاده ی اصلی از این ماژول به عنوان درایور سروو موتور، مورد استفاده قرار می گیرد و با ابعاد کوچک و سبکی که دارد در بازار برق و الکترونیک نیز به فروش می رسد.

مشخصات فنی ماژول درایور PWM سروو PCA9685 با رابط I2C :

• تراشه ی اصلی : PCA9685
• رزولوشن LED: دارای 12 بیت
• تعداد کانال های LED: دارای 16 کانال
• فرکانس قابل برنامه ریزی : 24 تا 1526هرتز
• بیشترین مقدار مجاز برای ورودی کلاک خارجی : 50MHz
• ولتاژ کاری :  2.3 تا 5.5 ولت
• سازگار با ورودی: 5.5 ولت
• دمای کاری : -40 تا 85 درجه سلسیوس
• ویژگی ها:
  • دارای اسیلاتور 25 مگاهرتز بر روی برد
  • دارای ورودی های SDA / SCL همراه فیلتر نویز
  • دارای ریست داخلی با تغذیه
