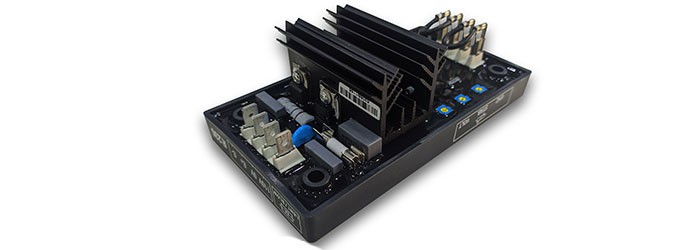

ماژول رگولاتور ولتاژ ژنراتور لروی سامر R230

نقد و بررسی ماژول رگولاتور ولتاژ ژنراتور لروی سامر R230

رگولاتور ولتاژ دیزل ژنراتور لروی سامر R230

ماژول رگولاتور ولتاژ ژنراتور مدل R230 از ساده ترین ماژول های الکترونیکی کمپانی Leroy Somer فرانسه است که از آن می توان جهت تنظیم ولتاژ خروجی دیزل ژنراتور که خروجی به صورت DC می باشد، استفاده نمود. این رگولاتور ولتاژ مختص ژنراتورهای لروی سومر بدون ذغال یا جاروبک طراحی شده و نوع سیستم تحریک آن از نوع تغذیه سیم پیچ تحریک شانت (SHUNT) است که در ژنراتورهای اکسایتری قابل استفاده می باشد. رگولاتور ولتاژ دیزل ژنراتور لوری سومر مدل R230 از قابلیت پتانسیومتر تنظیم ولتاژ جریان برخوردار است و تنها از ورودی تک فاز 220 ولت نیز بهره می برد. این نوع رگولاتور AVR بر روی ژنراتورهای لروی سومر فرانسه با توان 200KVA نصب می گردد و یکی از با کیفیت ترین ماژول های برق و الکترونیک است که از مشخصه ی مهم آن را می توان به حداکثر ولتاژ خروجی 45 ولت DC با جریان مداوم 58 آمپر و متناب 10 آمپر به مدت 10 ثانیه اشاره نمود.

مشخصات فنی رگولاتور ولتاژ لروی سامر R230 :

• ورودی:
  • ولتاژ : 85 -139 ولت AC
  • فرکانس: 50/60Hz قابلیت انتخاب با دیپ سوییچ
  • فاز: 1
• زمان پاسخ دهی:
  • جریان تحریک: 80ms در 90% جریان تحریک
  • ولتاژ: 500ms در 97% ولتاژ تحریک
• خروجی:
  • حداکثر ولتاژ خروجی: 45V DC ، حداکثر ولتاژ ورودی: 120 ولت AC
  • جریان: مداوم: 58 آمپر، متناوب: 10 آمپر به مدت 10 ثانیه
  • تلرانس : کمتر از ± 0.5
  • بهینه توان مصرقی : 8 وات
  • پتانسیومتر خارجی تنظیم ولتاژ: 1000 اهم 0.5 وات
  • حفاظت فرکانسی: حد پایین فرکانس: تا 30 هرتز
  • حفاظت بیشینه تحریک : 139 ولت DC برای مدت زمان 10 ثانیه
• محدودیت های محیطی:
  • دما: 40- تا 70 درجه سانتیگراد
  • رطوبت: 95%
  • لرزش: 20 تا 100 هرتز
